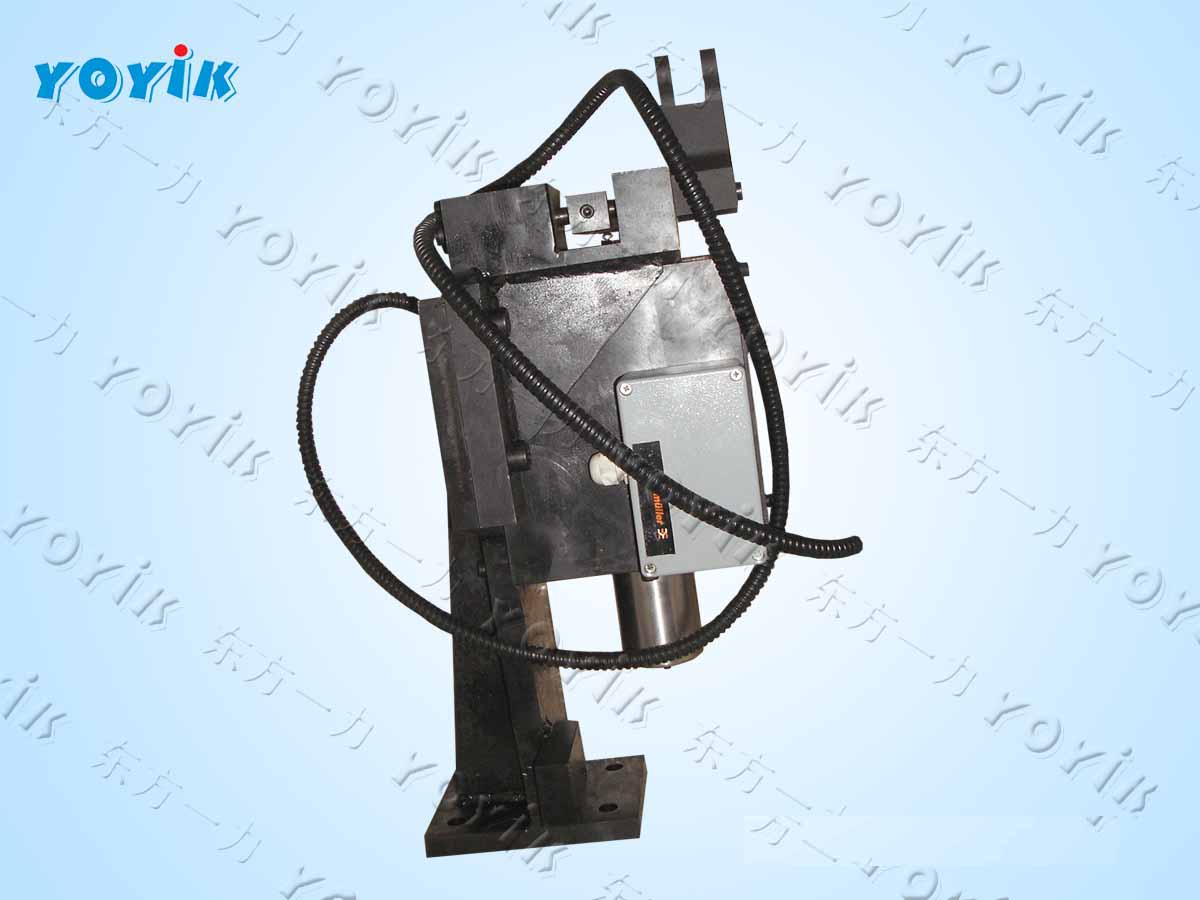

DYDF2025機械停機電磁鐵

機械停機電磁鐵作用：

為機組提供緊急狀態下遮斷機組的手段。帶動危急遮斷裝置連桿，泄掉高壓保安油,快速關閉各進汽閥,遮斷機組，保護機組安全。

低壓保安系統的組成

  危急遮斷器

  危急遮斷裝置

  危急遮斷裝置連桿

  手動停機機構

  復位試驗閥組

  機械停機電磁鐵

  導油環等

停機電磁鐵的功能

  機械停機電磁鐵為機組提供緊急狀態下遮斷機組的手段

  各種停機電氣信號都被送到機械停機電磁鐵上使其動作,帶動危急遮斷裝置連桿使危急遮斷裝置的撐鉤脫扣。導致高壓遮斷組件的緊急遮斷閥動作,泄掉高壓保安油,快速關閉各進汽閥, 遮斷機組進汽。

  即使高壓遮斷組件中的緊急遮斷閥拒動,系統仍能遮斷所有調門、主汽門, 以確保機組安全。

  本系統設置的電氣遮斷本身是冗余的, 一旦接受電氣停機信號, ETS使電磁遮斷電磁鐵帶電。

停機電磁鐵配件選擇

  電壓選擇：110VDC 220VDC

  適用于30-100萬機組

  可根據現場需要更換線圈或帶支架全套更換。

  電磁鐵重量：帶支架50KG左右，線圈8KG左右。

  我公司配往各大電廠的停機電磁鐵大支架現已停產，已升級過2次，如時間太久的電磁鐵須連支架一起更換，不能單獨更換線圈。
